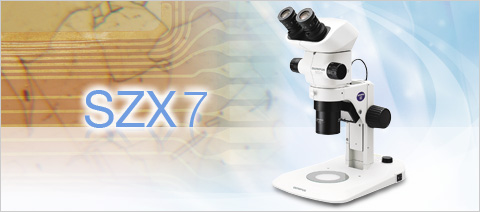

体视显微镜 SZX7


SZX7体视显微镜,价格适中、操作简便、观察舒适,并配有7:1变焦率功能和内置防静电保护装置,采用了先进的伽利略光学系统,可生成优异的高画质图像。

优异的可视性和丰富的扩展性能

采用了系统扩展性能优越的伽利略光学系统

伽利略光学系统光路图
伽利略光学系统光路图
采用了左右光路无差异的、平行光束的伽利略光学系统。配置了与观察面平行的高NA物镜,实现了平坦性优越的高分辨率影像观察。可以在丰富的附件中自由选择所需中间镜筒和物镜,构建符合观察目的的最佳观察系统。

丰富的产品阵容,可以选择所需物镜

物镜产品阵容
物镜产品阵容
DFPL2x/DPFL1.5x/DFPL 0.75x/DFPL 0.5x
实现了优异的结像性能。色差小,分辨率、对比度和影像平坦性能都很优越。

DFPLAPO 1.25x /DFPLAP01x-4
高度校正了色差,包括优异的分辨能力、良好的对比度和最小畸变的图像平整度。

SZX-ACH1.25x /SZX-ACH1x
是高分辨率和超长的工作距离之间达到良好平衡的物镜。

人体工程学设计和样本安全

人体工程学设计

高性能的奥林巴斯目镜有超宽视场,不管短时间或长时间,观察3D图像时都能轻松观察到,所以减轻眼疲劳。

基于人体工程学,追求操作者舒适的操作环境。高性能的奥林巴斯目镜有超宽市场,不管短时间或长时间,观察3D图像时都能轻松观察到,所以减轻眼疲劳。为不同操作者身高差异,准备了上下5~45°可调倾斜角度的观察筒。

对应ESD,防止器件受到静电影响

机体和主要附件都涂以防静电材料和涂料,能快速去除静电。从而防止了静电破坏样品。

多样化的照明单元

LED照明底座组合

LED透射照明底座组合
LED透射照明底座组合
开发了使用LED的透射照明底座。极薄型设计降低了样品的位置,发挥了优异的操作性能。此外,透射、反射的切换可以通过旋转轻松操作。

双分支互锁导光管高亮度反射照明装置组合

双分支互锁导光管高亮度反射照明装置组合
双分支互锁导光管高亮度反射照明装置组合
位置、角度能自由设置,是观察高对比度图像时的最佳组合。

SZX同轴反射照明装置组合

SZX同轴反射照明装置组合
SZX同轴反射照明装置组合
不用强调中心就能得到明亮均匀的照明。备有起偏振镜和1/4λ波长板,能够观察在偏斜反射照明中无法观察的样品。

白色LED照明装置组合

白色LED照明装置组合
白色LED照明装置组合
实现了高性价比的高亮度连续调光,热影响最小、寿命长的环形照明装置。

通用的支架和数码成像

备有各种通用支架

SZ2-ST组合
SZ2-ST组合
有可以自由调节手臂角度和长度的SZ2-STU2型号,还备有能固定于设备的侧面等处,在组装和检查工程流水线中发挥威力的SZ2-STU3之类的、能有效观察无法放入载物台的大样品的支架。
SZ2-STU2组合
SZ2-STU2组合
SZ2-STU3组合
SZ2-STU3组合



使用数码照相机记录和保存数码影像

三目镜筒可以安装数码照相机。可以保存和记录数码影像,帮助创建观察报告。可依据用途从图像质量、功能、使用方便性等方面选择数码照相机。

系统体视显微镜 SZX7 规格
光学系统 伽利略光学系统
总放大[率] 4.0x~336x※1
变倍体 变焦比 7(0.8x~5.6x)
AS 选件
观察筒 双目/三目/倾斜三目观察筒
对焦单元 支架台
物镜 倍率 种类 N.A. W.D.(mm) 观察倍率※2 观察范围(mm)※2
0.5x 平场消色差透镜 0.05 171 4x~28x φ55~φ7.9
0.75x 平场消色差透镜 0.075 116 6x~42x φ36.7~φ5.2
1x 平场复消色差透镜 0.1 81 8x~56x φ27.5~φ3.9
消色差透镜 0.1 90 8x~56x φ27.5~φ3.9
1.25x 平场复消色差透镜 0.125 60 10x~70x φ22~φ3.1
消色差透镜 0.125 68 10x~70x φ22~φ3.1
1.5x 平场消色差透镜 0.15 45.5 12x~84x φ18.3~φ2.6
2x 平场消色差透镜 0.2 33.5 16x~112x φ13.8~φ2.0
外形尺寸 194(W)×253(D)×403(H)mm
重量 4.5 kg(标准组合)
备注 ※1 物镜与目镜组合时的倍率范围
※2 使用目镜10x时
