单一刚性管道镜不能满足大范围观测的需求。而标准刚性管道镜带有固定的观测方向和视场，适用于单一区域的检测，若加配多功能附件则能检测更大范围的区域。

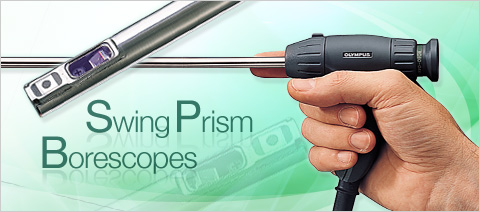

旋转棱镜管道镜的特点是仪器目标端的可调节棱镜，使用该棱镜操作者能够远距离控制观测方向，观测角度为正前方45°～115°，相当于对该区域进行"扫描"。与仪器的50°标准视场组合，其观测弧度可达120°。此外，目标端的光波导纤维能从不同的光出口提供覆盖整个观测区域的发散式照明光线。
旋转棱镜的设计，凝聚了奥林巴斯在标准刚性管道镜研制中积累起来的所有光学技术创新。
奥林巴斯在光学创新上颇有声望，标准的管道镜也不例外。管道镜的每一个直径都是根据其独特的透镜技术而量身定做，优化了可用空间。多重镜片涂膜用以减少内部反射和强化影像的亮度与对比度。
观测仪器的观测方向可以连续调节。观测角度为正前方45°～115°，与视场组合，其观测弧度可达120°（20°～140°）。
当管道镜被固定或连接到CCTV（管道摄像检测）时，在不影响控制器壳体或附带在目镜上的附件的前提下，该功能可将插入管道旋转370度。
耐用、抗腐蚀、抗流体，配有外圈防护鞘。
确保安全的无故障检测，减少末端掉落的可能性。
舒适和实用是奥林巴斯对管道镜壳体的设计理念。系列产品5在设计上有了进一步的突破，实现了真正意义上的单手操作。
目镜圆环上刻有系列号和型号参照。同时用颜色代码标明该管道镜的观测方向。
大透镜能够提供足够的光线来照清周围的影像，但整体效果的好坏其实更取决于仪器的光传输性能。系列产品5则有效的结合了高精度透镜与光纤维，实现了出色的影像照明。
| 这个附件用来传送来自独立光源的光线。 |
| 用来固定刚性管道内窥镜的插入深度。 |
 |
AI-3M/4M AK-1M/SM-R 这些适配器可让用户把奥林巴斯数字单反照相机*1，连接到工业纤维内窥镜或刚性管道内窥镜上。 *1：将下表中的OM 适配器与数码单反相机连接时需选购OM 适配器MF-1，与微型单电相机连接时需选购OM 适配器MF-2。 |
| AI-3M/4M AK-1M/SM-R 规格 | ||
| AI-3M/ AI-4M | AK-1M/ SM-R | |
| 兼容范围* | IF4D5/4S5 | IF6PD4 |
| IF5D4X1 | IF2D5 | |
| IF6C5X1 | IF8D4X2/X3 | |
| IF8DC5 | K12/17/27, X09/12/17/25 微型管道内窥镜 | |
| IF11C5 | 系列5刚性管道内窥镜 | |
| 照相机连接器 | 数码单反相机通过MF-1 连接 微型单电相机通过MF-2 连接 |
|
注：AI-4M的放大率是1.3x，大于AI-3M。
AK-1M的放大率是1.8x，大于SM-R。
* 在某些检测环境中如果发生像素干扰则可能出现波纹。
如纤维网和CCD或某些输出设备（如LCD和打印机）。
 |
用于将TV摄像机连接到纤维内窥镜和刚性管道镜上。 |
| C-mount适配器规格 | |||
| 范围 | C-配接适配器 | 放大倍率 | 亮度比 |
| IF3 系列 IF7D3X3-26,32 IF7D3X3-26,32 |
MC-04 | 0.8 | 1.6 |
| MC-05 | 1 | 1 | |
| MC-09 | 1.6 | 0.39 | |
| IF4D4/4S4, IF5D4X1 IF6D4, IF8D4, IF11D4 IF4D5/4S5, IF6C5, IF6C5X1 IF8C5, IF11C5 |
AI-10C | 0.8 | 1.56 |
| AI-11C | 1 | 1 | |
| AI-12C | 1.51 | 0.44 | |
| AI-3C | 2 | 0.25 | |
| IF6PD4, IF2D4, IF2D5 刚性管道镜 微型管道镜 模型观测仪器 |
AK2-5C | 0.75 | 1.8 |
连接CCD摄像机到纤维内窥镜或硬性内窥镜，其影像可以显示在视频显示器上并可录制保存，用于以后进一步的分析和归档。
此设备实现了多人同时观测影像，不但约了时间、减轻了疲劳还加快了问题的解决速度。
